一、簡介

纖維補償器主要由非金屬圈帶、隔熱材料和鋼結構件組成,其中非金屬圈帶由纖維織物、硅橡膠氯料等性能優異的非金屬材料優化組合而成,其產品強度、補償量、密封性、耐腐蝕性及壽命等性能指標均可與國外同類產品相媲美。

我公司生產的纖維補償器廣泛應用于電力、冶金、環保、水泥建材,石油化工等行業的煙道、通風管道和需要隔震,軟性連接的工程中,不僅為國家重點工程配套(如內蒙古海勃灣電廠、吉林燃料乙醇、宣化鋼鐵公司等代表工程),替代進口,節約了大量外匯,取得了良好的經濟效益和社會效益。

我公司研制生產的性位移補償器集國內外同類產品之精華,結構新穎,規格齊全,選材合理,其耐溫、耐磨、耐腐蝕、絕緣和密封性能優良,是當今較為理想的管道位移補償設備。我公司生產的纖維補償器有方形、圓形、單圈式、雙圈式、角向式等結構。它們能同時吸收軸向、側向、傾斜向等各個方向的位移。其方形規格從200×400~6000×6000(可作更大尺寸),DN6000。可滿足用戶各方面的要求,如需要特殊規格的產品,可按用戶要求進行設計制作。并真誠地希望各新老用戶設計單位推薦使用我公司生產的非金屬柔性位移補償器。

   幾年來,我公司不斷開發新產品,提高產品質量,針對基某些行業纖維補償器使用條件苛刻的狀況。如水泥行業粉塵量大的特點,做了大量的研究試驗工作,提出了新型的產品結構,使產品性能大大提高,深得廣大用戶的好評。

二、特點

纖維補償器的主要特點主要有以下幾個方面：

1、補償熱膨脹:可以補償多維方向,大大優于只能一維補償?shù)慕饘傺a償器。

2、補償安裝誤差:由于管道聯接過程中,系統誤差在所難免,纖維補償器能較好的消除安裝誤差。

3、消聲隔震:纖維織物、保溫棉本身具有吸聲,隔震動傳遞功能,能有效地減少鍋爐同機等系統的噪聲和震動。

4、無反推力,由于主體材料為纖維織物,無力的傳遞。用纖維補償器可簡化設計,避免使用大的支座,節省大量的材料和勞動力。

5、良好妳耐高溫,耐腐蝕性:使用的氟塑料,有杋硅材料具有較好的耐高溫和耐腐蝕性能。

6、密封性好:有比較完善的生產裝配系統,纖維補償器基本無泄漏。

7、體輕,結構簡單,安裝維修方便。

8、價格低于金屬補償器,質量優于進口產品。價格是進口產品的1/3~1/5。

三、應用范圍

1、鍋爐廣

2、水泥廠

3、鋼鐵廠、熔煉爐、焚燒爐

4、熱電廠及核電站

5、空調送風系統

6、玻璃及礦棉工業

7、石油化工企業

8、空氣及煤氣清潔工廠

9、風機廠及在工業中一切具有壓力及要求高度柔軟靈活性,必須安裝補償器的地方

四、柔性位移補償器的主要技術參數

      非金屬圈帶軸向長度與補償位移數值。

      非金屬圈帶由多層復合材料制成,吸收軸悶位移和側向位移是按圈帶軸向長度而定。表二列出了圈帶軸向長度與吸收位移數值,供選用產品時參考。

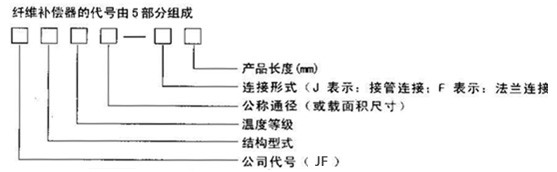

五、柔性位移補償器型號說明

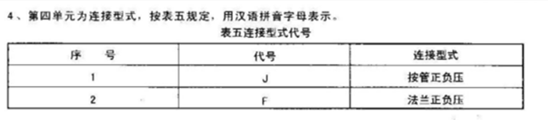

        第一單元表示補償器結構，按表三規定使用漢語拼音字母表示

5、第五單元產品總長,單位m在結構圖例中有“L”表示,請參看附圖,對法蘭連接的指兩密對面之間的長度,對接管連接的指兩端面間的長度

六,柔性位移補器產品型號舉例

例1, JFFXD|6000×4000F450,表示方形位移補償器。長期工作溫度≤160℃,內壁為6000X4000mm法蘭連接,補償器長度450mn。

例2, JFYXD13000F450,表示圓形位移補償器。長期工作溫度≤280℃,內徑為43000mm,法蘭連接,補償器長度450m。

例3、 JFTXD(15)Ⅱ800J500,表示單圖位移補償器,結構圖例中(15)型,長期工作溫度≤160℃,內徑為800mm,接管連接,補償器長度500mm。
